IEC規格5×20mm,TIME-LEG GLASS TUBE FUSE
Ø5×20mm（GTL系列）保險絲規格書

1.適用范圍:  本規格書所述電氣和機械要求適用于小型玻璃管熔斷體, 采用的標準為EC-127
             和與之等效的GB-9364標準。
2.產品特性:  GTL — 慢熔斷型(Time Lag) 帶引線需注明“帶引線”（如GTL 5A帶引線）

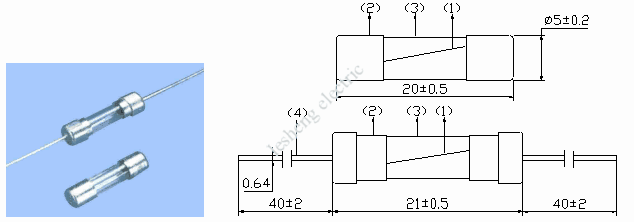

3.外形尺寸:如圖
4.結合強度： 銅帽與玻璃管之間的結合應能承受0.5Kg的軸向拉力。
5.熔斷特性:

% of Rating	210%	275%		400%		1000%
250mA–6.3A	Max	Min	Max	Min	Max	Max
	2min	600ms	10s	150ms	3s	300ms

6.額定電流及額定電壓:

額定電流	額定電壓(AC)
250 mA	125V/250V
315 mA	125V/250V
400 mA	125V/250V
500 mA	125V/250V
630 mA	125V/250V
800 mA	125V/250V
1.0 A	125V/250V
1.25 A	125V/250V
1.6 A	125V/250V
2.0 A	125V/250V
2.5 A	125V/250V
3.15 A	125V/250V
4.0 A	125V/250V
5.0 A	125V/250V
6.3 A	125V/250V
8A	125V/250V
10A	125V/250V
12.5A	125V/250V
16A	125V/250V

7.耐久性試驗： 1、通以1.2倍交流額定電流1小時, 然后切斷15分鐘, 將該循環重復100次, 通以1.5倍交流額定電流1小時;2、電壓降增大量不大于試驗前測得值的10%.
8.安全認證:
9.包裝:  500支塑袋裝；1000支紙盒裝；10000支紙箱裝；按客戶要求特殊包裝.
