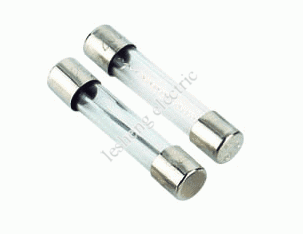

6E系列 保險絲規格書

1.適用范圍:  本規格書所述電氣和機械要求適用于小型玻璃管熔斷體, 采用的標準為IEC-127
             和與之等效的GB-9364標準。

2.產品特性:  6E—慢熔斷型,
             若需帶引線在后面加上“帶引線”,如"6E1100AP"即為6E系列1A250V帶引線保險絲.

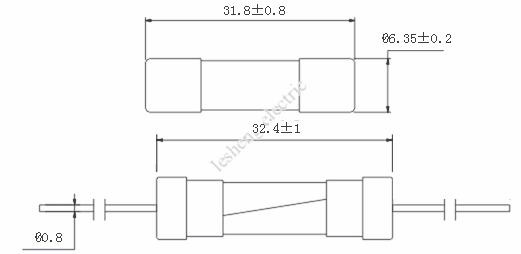

3.外形尺寸:如圖

4.結合強度： 銅帽與玻璃管之間的結合應能承受0.5Kg的軸向拉力。

5.熔斷特性:

% of Rating	100%	135%	200%	1000%
100mA–10A	Min 4H	Max 1H	Max 120S	Min 10mS


6.熔化熱能值和損耗功率:

目錄編號	額定電流	分?jǐn)嚯娏?/td>	額定電壓(AC)	熔化熱能值
6E0100A/B	100 mA	35A	250V/125V	0.028
6E0160A/B	160 mA	35A	250V/125V	0.075
6E0200A/B	200 mA	35A	250V/125V	0.12
6E0250A/B	250 mA	35A	250V/125V	0.15
6E0315A/B	315 mA	35A	250V/125V	0.22
6E0350A/B	350 mA	35A	250V/125V	0.29
6E0400A/B	400 mA	35A	250V/125V	0.28
6E0500A/B	500 mA	35A	250V/125V	0.52
6E0630A/B	630 mA	35A	250V/125V	0.87
6E0750A/B	750 mA	35A	250V/125V	1.1
6E0800A/B	800 mA	35A	250V/125V	1.4
6E1100A/B	1.0 A	35A	250V/125V	1.7
6E1125A/B	1.25 A	100A	250V/125V	3.6
6E1150A/B	1.5 A	100A	250V/125V	6.2
6E1160A/B	1.6 A	100A	250V/125V	7
6E1200A/B	2.0 A	100A	250V/125V	15
6E1250A/B	2.5 A	100A	250V/125V	36
6E1300A/B	3 A	100A	250V/125V	49
6E1315A/B	3.15 A	100A	250V/125V	58
6E1350A/B	3.5A	100A	250V/125V	72
6E1400A/B	4.0 A	200A	250V/125V	104
6E1500A/B	5.0 A	200A	250V/125V	148
6E1600A/B	6 A	200A	250V/125V	173
6E1630A/B	6.3 A	200A	250V/125V	192
6E1630A/B	8 A	200A	250V/125V	380
6E1700A/B	10 A	200A	250V/125V	580


7.耐久性試驗： 1、通以1.2倍交流額定電流1小時, 然后切斷15分鐘, 將該循環重復100次, 通以1.5倍交流額定電流1小時;2、電壓降增大量不大于試驗前測得值的10%.
8.安全認證:

9.包裝:  500支塑袋裝；1000支紙盒裝；10000支紙箱裝；按客戶要求特殊包裝.
