IEC規格3×10mm,TIME-LEG GLASS TUBE FUSE
Ø3×10mm（CDT系列）保險絲規格書
1.適用范圍: 本規格書所述電氣和機械要求適用于小型玻璃管熔斷體, 采用的標準為UL248-1、IEC-127
和與之等效的GB-9364標準。
2.產品特性: CDT — 慢熔斷型(TIME-LEG) 不帶引線為（CED）

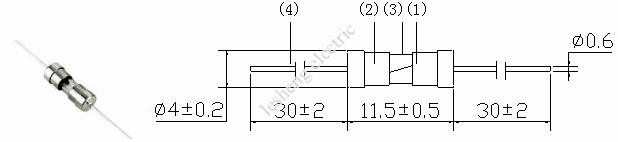

3.外形尺寸:
4.結構STRUCTURE:
(1) WIRE: ALLOY
(2) CAP: BRASS WITH NICKEL PLATED
((3) BODY: CERAMIC TUBE
(4) LEAD: TINNED COPPER WIRE
5.結合強度： 銅帽與陶瓷管之間的結合應能承受0.5Kg的軸向拉力。
6.熔斷特性:
|
% of Rating |
201% |
210% |
275% |
400% |
1000% |
|
250mA–6.3A |
Min |
Max |
Max |
Min |
Max |
Min |
Max |
Min |
Max |
|
1s |
60s |
2min |
400ms |
10s |
150ms |
3s |
20ms |
150ms |
150ms
7.熔化熱能值和損耗功率:
|
額定電流 |
分?jǐn)嚯娏?/td>
|
額定電壓(AC) |
熔化熱能值 |
|
250 mA |
50A |
125V/250V |
0.80 |
|
315 mA |
50A |
125V/250V |
0.70 |
|
400 mA |
50A |
125V/250V |
1.38 |
|
500 mA |
50A |
125V/250V |
1.87 |
|
630 mA |
50A |
125V/250V |
2.09 |
|
800 mA |
50A |
125V/250V |
3.60 |
|
1.0 A |
50A |
125V/250V |
3.00 |
|
1.25 A |
50A |
125V/250V |
4.50 |
|
1.6 A |
50A |
125V/250V |
10.0 |
|
2.0 A |
50A |
125V/250V |
27.0 |
|
2.5 A |
50A |
125V/250V |
31.0 |
|
3.15 A |
50A |
125V/250V |
41.0 |
|
4.0 A |
50A |
125V/250V |
63.0 |
|
5.0 A |
50A |
125V/250V |
97.0 |
|
6.3 A |
50A |
125V/250V |
161.0 |
8.耐久性試驗： 1、通以1.2倍交流額定電流1小時, 然后切斷15分鐘, 將該循環重復100次, 通以1.5倍交流額定電流1小時;2、電壓降增大量不大于試驗前測得值的10%.
9.溫度特性TEMPERATURE CHARACTER
:
When 100% of rating the temperature rise doesn’t exceed 75℃
10.安全認證:
11.包裝: 500支塑袋裝；1000支紙盒裝；10000支紙箱裝；按客戶要求特殊包裝.
