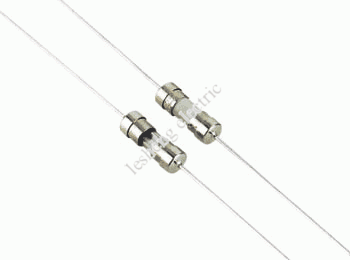

IEC規格3×10mm保險絲
3E系列規格書

1.適用范圍:  本規格書所述電氣和機械要求適用于小型玻璃管熔斷體, 采用的標準為IEC-127
             和與之等效的GB-9364標準。

2.產品特性:  3E—慢熔斷型

3.外形尺寸:

4.結合強度： 銅帽與玻璃管之間的結合應能承受0.5Kg的軸向拉力。

5.熔斷特性:

% of Rating	100%	200%	1000%
100mA–6.3A	Min 4H	Max 60 S	Min 10mS


6.熔化熱能值和損耗功率:

目錄編號	額定電流	分?jǐn)嚯娏?/td>	額定電壓(AC)	熔化熱能值
3E0100A/B	100 mA	50A	125V/250V	0.0042
3E0125A/B	125 mA	50A	125V/250V	0.010
3E0160A/B	160 mA	50A	125V/250V	0.025
3E0200A/B	200 mA	50A	125V/250V	0.04
3E0250A/B	250 mA	50A	125V/250V	0.06
3E0300A/B	300 mA	50A	125V/250V	0.10
3E0315A/B	315 mA	50A	125V/250V	0.12
3E0350A/B	350 mA	50A	125V/250V	0.15
3E0400A/B	400 mA	50A	125V/250V	0.25
3E0500A/B	500 mA	50A	125V/250V	0.35
3E0630A/B	630 mA	50A	125V/250V	0.55
3E0750A/B	750 mA	50A	125V/250V	0.70
3E0800A/B	800 mA	50A	125V/250V	1.1
3E1100A/B	1.0 A	50A	125V/250V	1.6
3E1125A/B	1.25 A	50A	125V/250V	2.5
3E1150A/B	1.5 A	50A	125V/250V	3.0
3E1160A/B	1.6 A	50A	125V/250V	3.4
3E1200A/B	2.0 A	50A	125V/250V	5.0
3E1250A/B	2.5 A	50A	125V/250V	8.5
3E1300A/B	3 A	50A	125V/250V	13
3E1315A/B	3.15 A	50A	125V/250V	16
3E1350A/B	3.5A	50A	125V/250V	20
3E1400A/B	4.0 A	50A	125V/250V	28
3E1500A/B	5.0 A	50A	125V/250V	52
3E1630A/B	6.3 A	50A	125V/250V	89


7.耐久性試驗： 1、通以1.2倍交流額定電流1小時, 然后切斷15分鐘, 將該循環重復100次, 通以1.5倍交流額定電流1小時;2、電壓降增大量不大于試驗前測得值的10%.
8.安全認證: UL 、CUL

9.包裝:  500支塑袋裝；1000支紙盒裝；10000支紙箱裝；按客戶要求特殊包裝.
