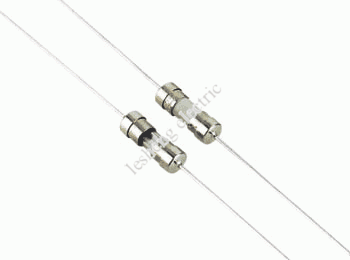

IEC規格3×10mm保險絲
3J系列規格書

1.適用范圍:  本規格書所述電氣和機械要求適用于小型玻璃管熔斷體, 采用的標準為IEC-127
             和與之等效的GB-9364標準。

2.產品特性:  3J—快熔斷型

3.外形尺寸:

4.結合強度： 銅帽與玻璃管之間的結合應能承受0.5Kg的軸向拉力。

5.熔斷特性:

% of Rating	150%	210%	275%	400%	1000%
200mA–5A	Min 1H	Max 30min	10mS-3S	3mS-300mS	Max 20mS


6.熔化熱能值和損耗功率:

目錄編號	額定電流	分?jǐn)嚯娏?/td>	額定電壓(AC)	熔化熱能值
3J0200A/B	200 mA	35A	125V/250V	0.015
3J0250A/B	250 mA	35A	125V/250V	0.02
3J0315A/B	315 mA	35A	125V/250V	0.03
3J0400A/B	400 mA	35A	125V/250V	0.05
3J0500A/B	500 mA	35A	125V/250V	0.09
3J0630A/B	630 mA	35A	125V/250V	0.3
3J0800A/B	800 mA	35A	125V/250V	0.7
3J1100A/B	1.0 A	35A	125V/250V	1.0
3J1125A/B	1.25 A	35A	125V/250V	2.2
3J1160A/B	1.6 A	35A	125V/250V	3.0
3J1200A/B	2.0 A	35A	125V/250V	5.6
3J1250A/B	2.5 A	35A	125V/250V	9.2
3J1315A/B	3.15 A	35A	125V/250V	12
3J1400A/B	4.0 A	35A	125V/250V	22
3J1500A/B	5.0 A	35A	125V/250V	43


7.耐久性試驗： 1、通以1.2倍交流額定電流1小時, 然后切斷15分鐘, 將該循環重復100次, 通以1.5倍交流額定電流1小時;2、電壓降增大量不大于試驗前測得值的10%.
8.安全認證:

9.包裝:  500支塑袋裝；1000支紙盒裝；10000支紙箱裝；按客戶要求特殊包裝.
